3D打印技術之LOM（薄片分層堆層成型法）
來源：
互聯網 |
責任編輯：傳說的落葉 |
發布時間： 2013-04-09 15:51 | 瀏覽量：
LOM 薄片分層堆層成型法（Laminated Object Manufacturing）
分層實體制造（LOM）優點如下

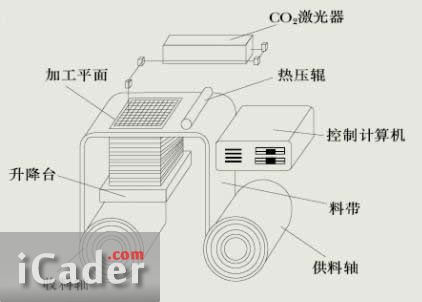

薄片分層堆層制作是根據三維CAD 模型每個截面的輪廓線，在計算機控制下，發出控制激光切割系統的指令，使切割頭作X 和Y 方向的移動。供料機構將地面涂有熱溶膠的箔材（如涂覆紙、涂覆陶瓷箔、金屬箔、塑料箔材）一段段的送至工作臺的上方。激光切割系統按照計算機提取的橫截面 輪廓用二氧化碳激光束對箔材沿輪廓線將工作臺上的紙割出輪廓線，并將紙的無輪廓區切割成小碎片。然后，由熱壓機構將一層層紙壓緊并粘合在一起?？缮倒ぷ?臺支撐正在成型的工件，并在每層成型之后，降低一個紙厚，以便送進、粘合和切割新的一層紙。最后形成由許多小廢料塊包圍的三維原型零件。然后取出，將多余 的廢料小塊剔除，最終獲得三維產品。
疊層實體制作快速原型工藝適合制作大中型原型件，翹曲變形較小，成型時間較短，激光器使用壽命長，制成件有良好的機械性能，適合于產品設計的概念建模和功能性測試零件。且由于制成的零件具有木質屬性，特別適合于直接制作砂型鑄造模。
分層實體制造（LOM）優點如下
- （1）成型速度較快。由于只需要使用激光束沿物體的輪廓進行切割，無須掃描整個斷面，所以成型速度很快，因而常用語加工內部結構簡單的大型零件。
- （2）原型精度高，翹曲變形小。
- （3）原型能承受高達200攝氏度的溫度，有較高的硬度和較好的力學性能。
- （4）無需設計和制作支撐結構。
- （5）可進行切削加工。
- （6）廢料易剝離，無須后固化處理。
- （7）可制作尺寸大的原型。
- （8）原材料價格便宜，原型制作成本低。
LOM的缺點
- （1）不能直接制作塑料原型。
- （2）原型的抗拉強度和彈性不夠好。
- （3）原原型易吸濕膨脹，因此，成型后應盡快進行表面防潮處理。
- （4）原型表面有臺階紋理，難以構建形狀精細、多曲面的零件，因此，成型后需進行表面打磨。
-
