SketchUp基礎教程之平面圖的創建

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2014-05-22 15:34 | 瀏覽量：

本節sketchup教程學習平面圖的創建。

有些人認為，當你創建一個在SketchUp模型，它需要一個大的復雜的怪物模型，以便它是什么值錢的東西。但很多時候，我覺得我可以使用Sketchup的非常迅速和有效地解決小問題。

例如，我最近安裝了新的地板，在我的家里，我需要計算正方形的房間，我需要的地板。在一個典型的室內鏡頭，這是相當容易的。測量房間的寬度和長度，以及它們相乘得到的面積。

但在我而言，我需要我的客廳面積來計算我的廚房是開放的，所以我有很多有趣的角落和櫥柜測量周圍。然后搞清楚意味著試圖分裂成邏輯廣場的尺寸，所以我可以很容易地計算平方尺的面積，它開始看起來像一個家庭作業早在高中的任務。相反，我轉過身來，SketchUp繪制我的平面圖。

使用SketchUp創建一個平面圖

SketchUp是一個偉大的工具，用于創建平面圖，特別是如果你只是希望計算的樓面面積。但在此之前你打開Sketchup的，你會想要去測量房間。以盡可能的多次測量。這是更好地比不夠有更多的信息。

第1步 - 檢測室

因此，只要抓住了一張紙，卷尺，也許一個幫手按住另一端的磁帶。在紙上，畫出一個粗略的輪廓房間。它不必是完美的，只是嘗試?yán)L制每個角落的墻壁，當你看到它們。您可能會注意到，你沒有得到恰到好處的比例，這是確定的！SketchUp會照顧，后來。

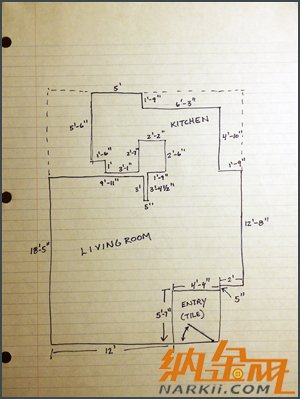

平面圖草圖

測量每個墻的長度，并寫下了測量。我會測量到最近的半英寸。轉到在房間里，直到你每次測量墻。

從圖像中可以看到這種布局是多么復雜的計算面積的權利。當然，我可能已經剛剛超過估計，而不是試圖要這么詳細，但我不希望有比我需要購買更多的地板。另外，我知道這將是在SketchUp容易弄清楚，所以這是我做了什么。

一旦你創建你的草圖，并收集了所有你的尺寸，去進取，不斷開拓Sketchup的。

第2步 - 重新創建的平面圖在SketchUp

快速提示：有一件事我喜歡做我打開每一次創建一個“地板”，，SketchUp是剛剛創建一個大的矩形組。這使得它更容易軌道時，你有一些固體引用。這也使得它更容易推理系統知道你要畫。試試吧，如果你喜歡它。

在這種情況下，約50'×40'的矩形將是什么，我需要足夠大足夠。我喜歡創造略大于模型，我需要?jiǎng)?chuàng)建。因此，創建一個大的矩形組后，給我一個參考表面，我開始繪制輪廓的墻壁?，F(xiàn)在，我不在乎壁厚或任何。我只是想知道該地區，所以我們不打算在所有獲得花式。這將是一個嚴格的二維平面繪圖。

所以剛開始你的模型用直線工具在一個角落里，開始繪制。點擊一次啟動線，然后拖動鼠標，直到你鎖定你想要的軸。開始你的平面圖，你可以這樣做：

啟動行工具，點擊一次行動。
拖動鼠標向你想要去的大方向。
輸入的長度墻壁，好像這18個“5” ，然后按ENTER鍵。

一旦你創建你的第一線，SketchUp會準備好繪制另一條線從你的第一個端點。因此，它是那么容易，因?yàn)檩p推鼠標到你想要去的方向鎖定軸，輸入你的下一個維度。只是不停地重復這個過程，直到你恢復到開始的姿勢。所以創建額外的行會是這樣的：

從上一行按ENTER鍵后移動鼠標捕捉到新中軸線
類型在墻上9'11“的長度，并按下ENTER
REPEAT

這將開始走得相當快，你就可以在任何時間進行。

當你回到你的起點，事情可能不排隊只是完美。你可能會發現，你是幾英寸或取決于如何精確測量，以及如何正視你的房子建。檢查您的測量，如果你認為你犯了一個錯誤，但你也可以做一個小的調整，以保持您的SketchUp模型廣場某處。
