使用ProceduralMeshComponent實現模型實時切割
來源：
52vr |
責任編輯：傳說的落葉 |
發布時間： 2019-06-13 08:19 | 瀏覽量：
這篇文章介紹了如何使用UE4.13的ProceduralMeshComponent來實現針對一個模型的實時切割。
背景說明
在游戲潛龍諜影崛起：復仇 中，主角可以針對場景中的大部分物體進行實時切割。在游戲中，玩家需要指定一個切割平面，在主角揮刀后，對應的物體便可以根據這個平面進行切割。
在UE4中可以使用Apex Destruction來實現物體的破碎效果，但由于該破碎效果是離線生成的，換句話說一個DM只能夠有一種破碎效果，因此無法達成實時切割的效果。
在UE4.13中，Epic加入了ProceduralMeshComopnent插件，使用這個插件可以進行針對于模型的實時切割操作。
前置準備工作

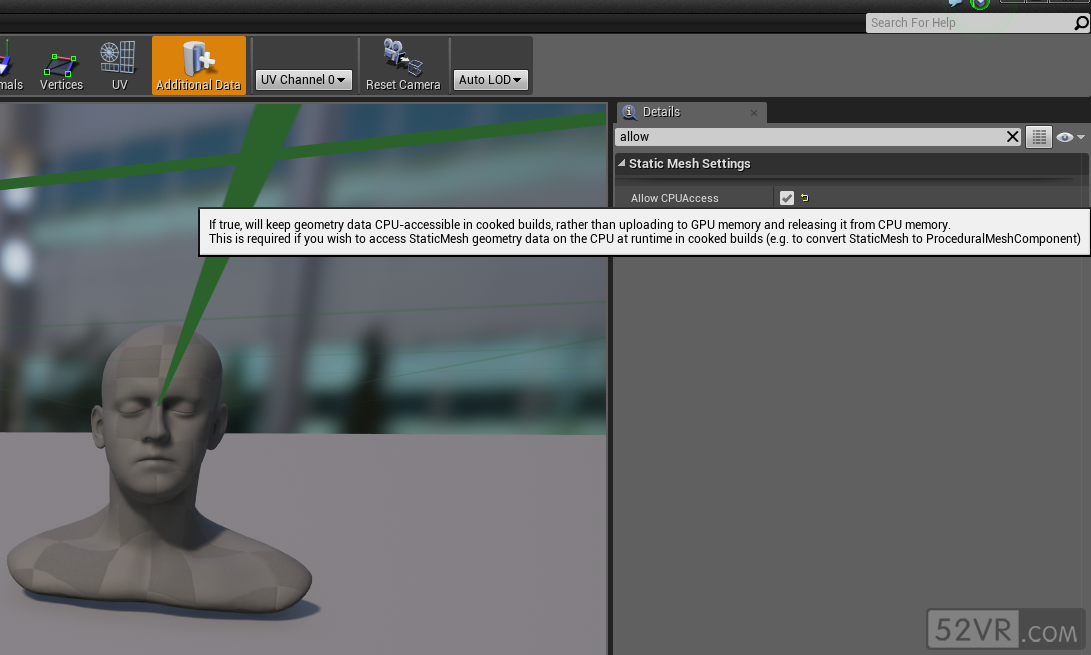

首先準備好需要進行切割的模型，我這里使用的是UE4示例中的人頭模型。值得一提的是，由于要達成實時切割的目的，因此需要啟用StaticMesh中的AllowCPUAccess屬性。

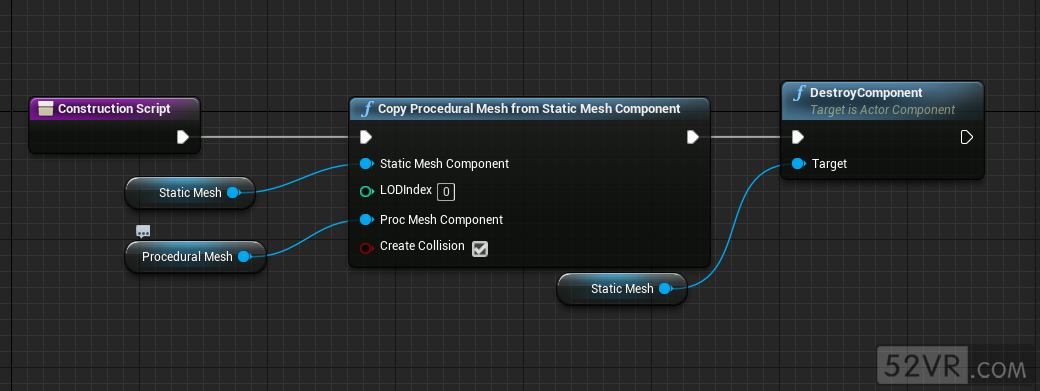

新建ActorBP，添加Procedural Mesh Component，調用CopyProceduralMeshfromStaticMeshComopnent方法來生成一個Procedural Mesh Component.
模型切割

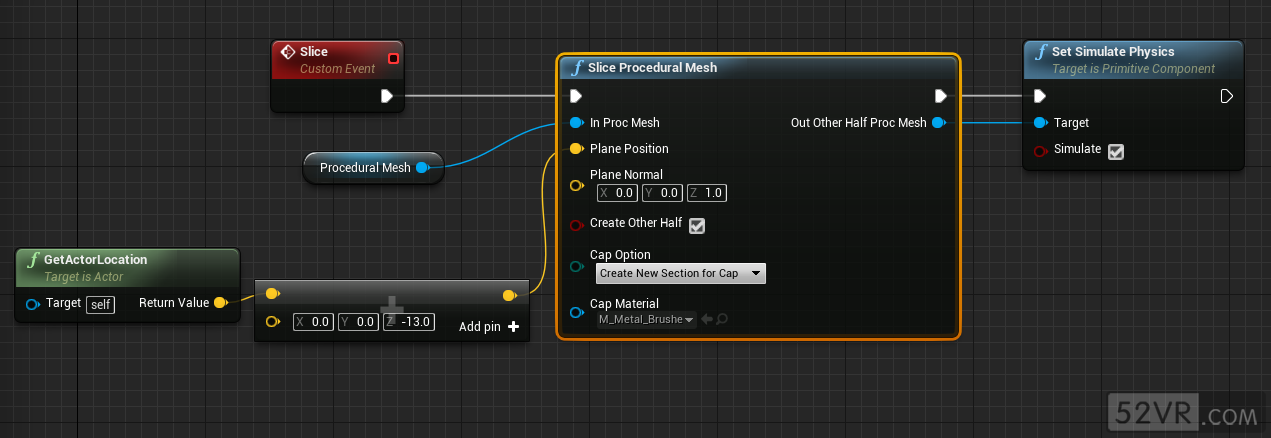

ProceduralMeshComponent有Slice Procedural Mesh函數，這個函數可以將Procedural Mesh進行切割，并且生成另外的一半模型塊。
參數介紹：
Plane Position: 世界坐標系下該平面的中心位置
Plane Normal: 世界坐標系下該平面的發現
Create Other Half: 是否將切下來的那一塊模型獨立出來
Cap Option: 切面狀態
No Cap: 切面不縫合，模型中空
Create New Section for Cap: 切面縫合，使用自定義的材質
Use Last Section for Cap: 切面縫合，使用與模型一樣的材質
Cap Material: 如果Cap Option是Create New Section for Cap時自定義的材質
效果如下：
原理分析
在UKismetProceduralMeshLibrary::SliceProceduralMesh()函數中，可以看到它實現的方法如下：
[代碼]：
01 |
SliceProceduralMesh(plane) |
02 |
1. create two maps of base vert index to vert index m1,m2 |
03 |
2. for each vertice∈{v} |
04 |
3. if (vertice on the positive side of the plane) |
05 |
4. m1←vertice |
06 |
5. else |
07 |
6. m2←vertice |
08 |
7. create two sections s1,s2 |
09 |
8. for each face∈{(v1,v2,v3)} |
10 |
9. if (v1,v2,v3on the positive side of the plane ) |
11 |
10. s1←v1,v2,v3 |
12 |
11. if (v1,v2,v3on the negative side of the plane ) |
13 |
12. s2←v1,v2,v3 |
14 |
13. else |
15 |
14. s1← positive vertices |
16 |
15. s2← negative vertices |
17 |
16. find clipped verticesvclip1,vclip2,vclip3,vclip4 |
18 |
17. triangulate the clipped polygon |
19 |
18. create cap geometry for s1,s2 |
20 |
19. create collision convex shape for s1,s2 |
簡單來說，就是遍歷所有的面和點，找到切割平面正向和負向的點，并且補好三角面即可。
運用以及注意事項
被切割的模型面數不宜太高，一方面是效率考慮，另一方面是切面的表現會有些奇怪。
被切割的模型的拓撲結構不宜太復雜，否則碰撞體的構建容易表現的很怪異。
實際運用的時候，可以考慮在切面處生成一個力場將兩個section分開一些，否則有可能因為相互的摩擦而影響表現。
-
