在之前的文章Technical Artist的不歸路 —— Kajiya-Kay Shading 中大致過了一遍Kajiya-Kay Shading的原理，而本篇文章則著重于在虛幻4中進行該著色模型的實現。
在那篇文章中，由于Shader代碼已經有了，那么問題也就僅僅存在于在UE4中材質編輯器的實現。

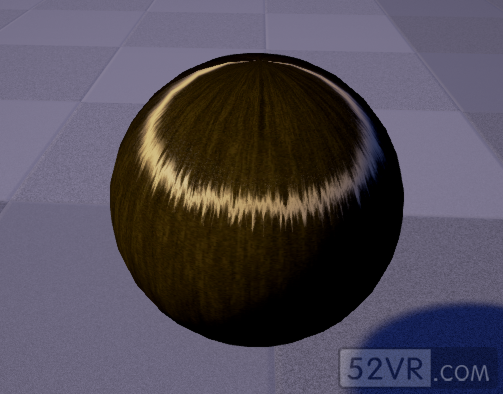

先上效果圖：
基本函數
在這篇博客的實現中，光照都在切線空間（Tangent Space）中進行計算。在UE4的材質編輯器中，使用TransformVector節點來進行空間的轉換。
Tangent Vector

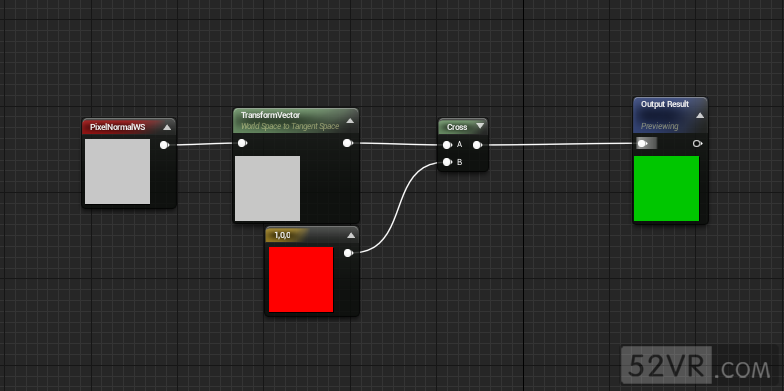

由于Kajiya-Kay著色模型主要使用的是切線向量，因此需要計算出對應的切線向量。在切線空間中，將N向量與(1.0, 0.0, 0.0)進行叉乘來計算出切線向量。
ShiftTangent函數
有了Shader代碼，ShiftTangent函數很好構建，我在這里將其封裝為Material Function進行調用：
StrandSpecular函數
同樣的，StrandSpec函數也很好構建：
光照計算
Light Vector
由于UE4使用的是Defferred Shading，而Kajiya-Kay Shading使用的是Foward Shading，為了在材質編輯器中實現這個效果，需要做一些額外的配置。

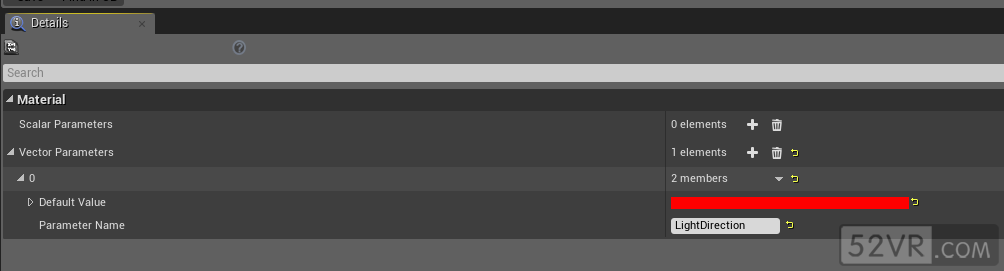

首先是LightVector的構建，在UE4中可以使用Material Parameter Collection來進行變量的設置。我在這里建立了一個Material Parameter Collection，并且在其中設置了對應的向量參數：
此外，我創建了一個Blueprint用于動態設定這個值，通過SetVectorParameterValue函數進行設定。
通過這樣的設定，需要在將這個Actor拖入Level，并且設定高光對應的光源Actor。那么就可以在材質編輯器中使用如下方式獲得LightVector：
那么這樣子就只需要按照Shader寫的來連即可。
以下是該材質的圖片形式：
-
