3D新甲殼蟲汽車的犀牛建模教程

來源：視覺同盟 | 責任編輯：傳說中的落葉 | 發布時間： 2017-09-05 16:50 | 瀏覽量：

本節匯寶盆為大家?guī)?lái)的是：3D新甲殼蟲汽車的犀牛建模教程
第一件要做的事就是找到參考材料，大量的參考材料。要完美的完成一個模型，這是一個決定性的部分，你需要知道它是什么樣的。

圖1展示了一個1/18的模型，這個參考可能是我最近用的一個。除了模型的縮略圖，我還借了一個關于new beetle的80頁的書，它有一些關于這個車很棒的圖片，和這個車一些很cool的歷史。在圖1的最后一張是我從本地的一個車販子里拿到的宣傳手冊，我不知道你能不能從圖片上看到它，但是它的背面幾乎要掉了！??！

3D新甲殼蟲汽車1

圖一

圖2是在我一次旅行去一個車販子時我用我的數碼相機照的66幅圖片，它們也非常有用，因?yàn)槲铱梢哉盏揭恍┰跁?shū)或小冊子里看不到的特寫，加上，我可以燈導燈的垂直的圖片，其他的東西我可以以后用作材質.

3D新甲殼蟲汽車2

圖二

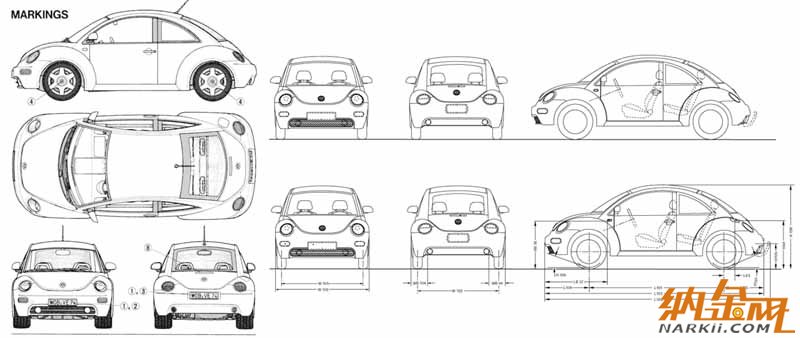

圖3是建模的時候你能得到的最有價值的參考，我曾經有過3份beetle的印刷品，但是其中的一份根本就不精確，所以，如果你要建模時，記得檢查印刷品的質量，比如說在前視圖和側視圖車前燈是不是有相同的高度等等。

3D新甲殼蟲汽車3

圖三

分析模型

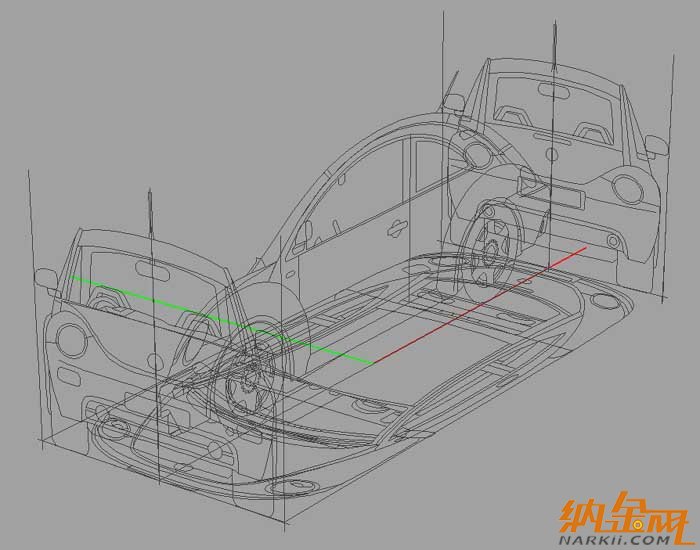

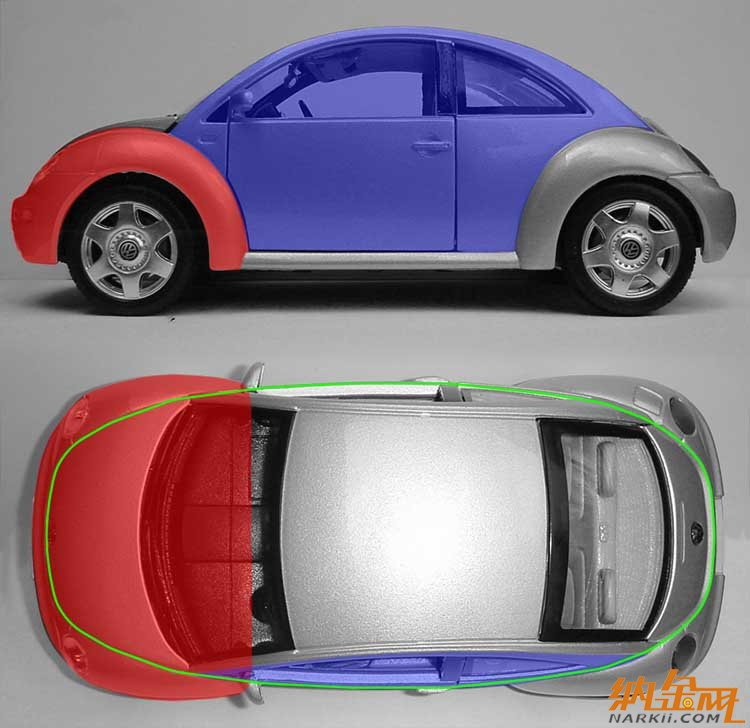

當我找到了了參考材料，我分析了模型計算出怎樣去建模。如圖4，我把它分為幾部分，當然，紅色的部分幾乎和后面相同，我計劃先做前?。t色的部分）然后再做鏡像調整后生成后弧，這兩部分當然應該100%匹配藍圖，但是盡管他們匹配，它也不是必然正確的。藍圖只是2D的，所以我們只可以看到輪廓線是否正確
但是，如果我在綠線和紅色部分之間做一個截面，在藍圖的前和后視圖我可以看到3d模型是否正確。當用藍圖做好3d之后做一個這樣的切割是非常必要的。如果前后弧做好啦！將非常容易確定側面（藍色部分）的關系。

3D新甲殼蟲汽車4

圖四

3D新甲殼蟲汽車5

圖五

3D新甲殼蟲汽車6

圖六

前弧

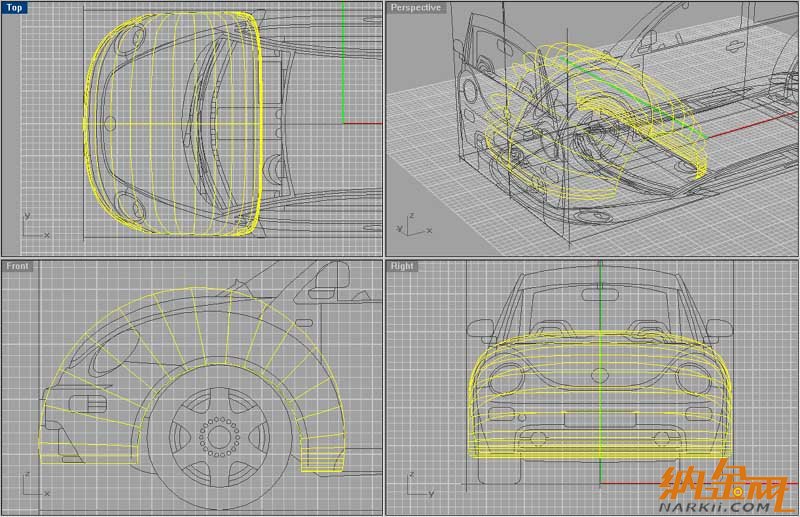

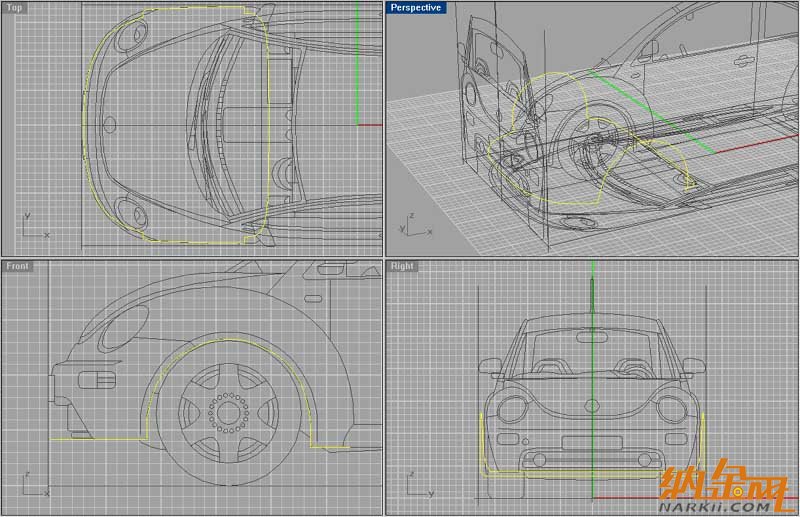

首先，我開始做前弧部分的建模。這是車的重要部分之一。在圖7中，一可以看到我是怎樣使用curves(99%的時間我用curves,而不用interpolated Curves)做前弧的輪廓線，當我畫這些曲線時，我當我用NURBS工作的時候我通常盡可能的一最少的點實現它們，這是時事情簡化的好辦法。如果你使用很多的點，你將肯快得到一些膨脹的表面，它們看起來很難看，而且你將用一段很艱苦的時間去導角。

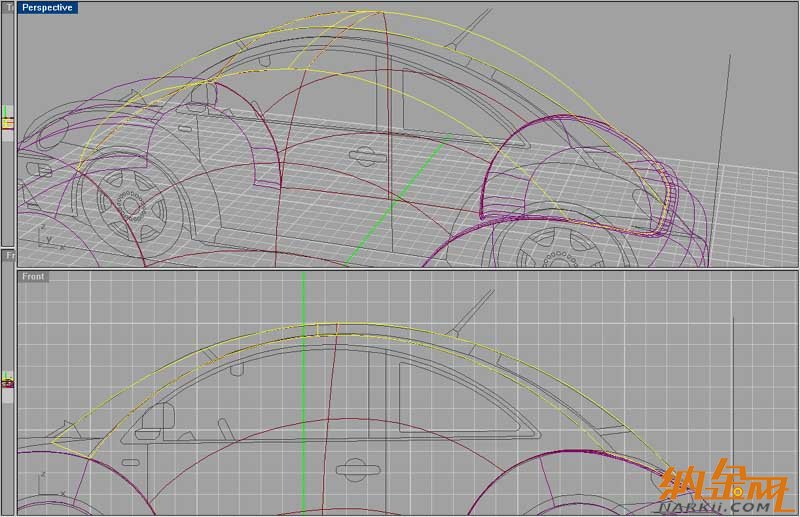

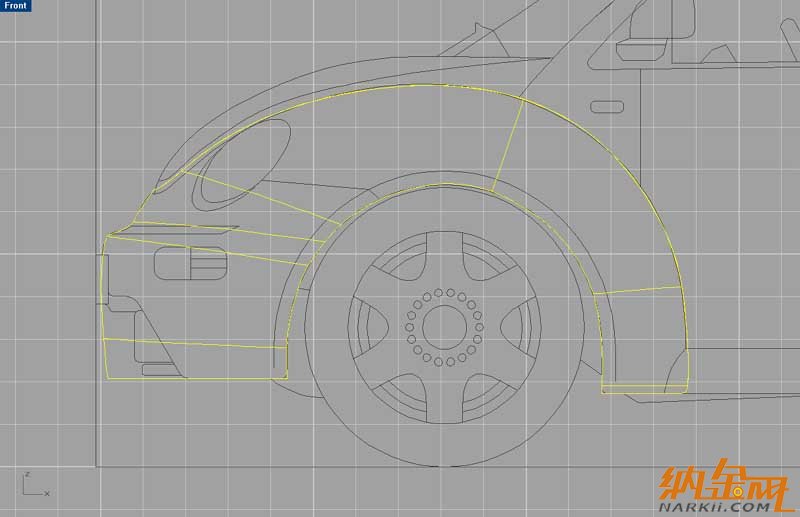

用這4條曲線，我可以很容易的使用2-rail sweep，結果可以看圖8，但就像你看到的表面完全不是那么簡單，它不能和藍圖相吻合。為了讓表面更簡單，我使用了removeknotsrf命令來移除了所有在形狀中我不需要的結線。用這些更簡單的表面，我人為地變形它們是他們更加符合藍圖。最終結果你可以看圖9。但是，你可以看到它實際上沒有符合藍圖，那是因?yàn)樵谄?chē)的前弧，側面，和擎罩中藍圖中的顯示是輪廓線而非截面的曲線，所以要看弧線是否正確，我經常觀察它的頂視圖作為參考，花處在圖4種你看到的綠線，如果我把這個區域切開去綠線的里面，路線將會符合藍圖。在圖10，你可以看到，當切割后我它的樣子。
然后做完前弧當然要做后弧，用相同的技術就可以拉！
你可能會說，為什么我不先做弧的一半，然后再用mirror做成一個完整的？我們可能會用這種方法：用其中的一條rail去穿過車的中心，來完成。但是，如果這樣的話，那將不可能在接縫的位置生成一個完美的彎曲。

3D新甲殼蟲汽車7

圖七

3D新甲殼蟲汽車8

圖八

3D新甲殼蟲汽車9

圖九

3D新甲殼蟲汽車10

圖十

3D新甲殼蟲汽車11

圖十一

3D新甲殼蟲汽車12

圖十二

車頂

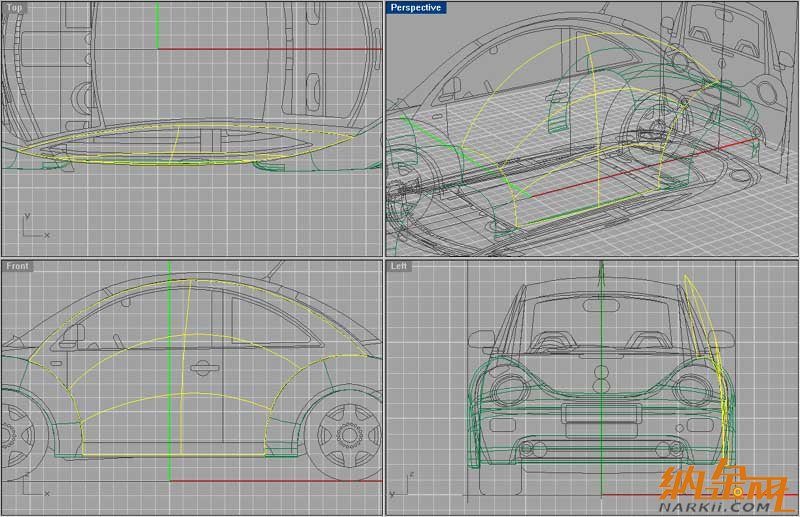

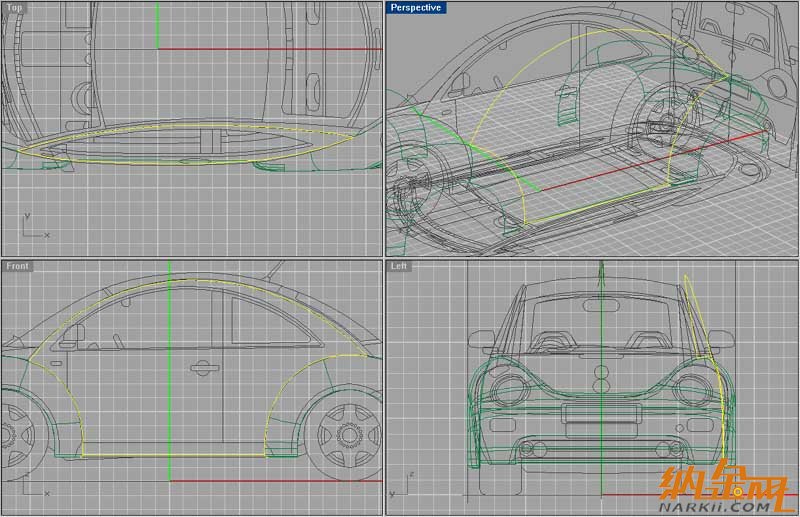

在前后弧和側面做完后，就到了做車頂?shù)臅r(shí)間了。我可以用側面的頂部做rails，然后，我只需畫出交叉的截面和vola(字典里的意思是手掌,但這里是什么我不知道），這樣我就得到了車頂。OK,但是，并不是像那么簡單，車頂可能是整個車最嚴格的一部分了，車頂?shù)谋趁姹仨氁砸环N非常特殊的方式下降，但是，在非常焦急的情況下，使用這種簡單的技術是可能的，最終的車頂見圖13

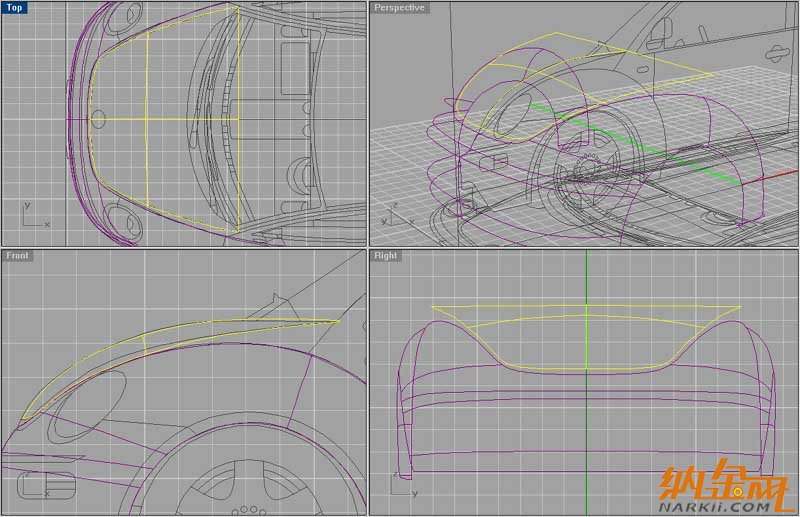

當車頂放好后，是做車的前蓋的時間了，它使用了前弧的一個表面，這個表面可見圖14，然后可以看到一個剪裁后的版本(圖15）。然后，我用1-rail sweep做了前蓋的側面，在兩邊垂直，在中間平行，帶有一個導角，我有了一個完美的前蓋。但事實上，我沒馬上導角，我檢查是否能導角但我undo了它，在最后一分鐘一前我沒有導任何角，因?yàn)椋瑢?dǎo)角會弄亂表面，它將很難在以后去增加細節，或修復一些東東！

3D新甲殼蟲汽車13

圖十三

3D新甲殼蟲汽車14

圖十四

3D新甲殼蟲汽車15

圖十五

燈

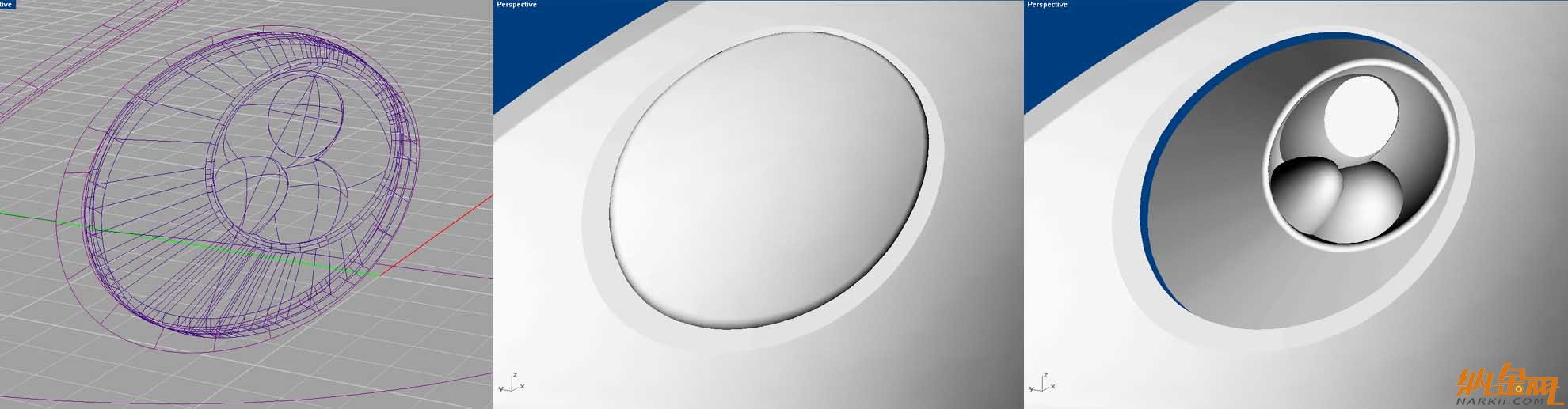

下一步是做車頭燈，車頭燈是極其重要的部分，幾乎像人的眼睛一樣重要，見圖16，我做了里面和外面兩個頭燈，如果你制作了外面的，然后加一個材質上去，它將看上去很平，尤其是在動畫里。

"剪切"

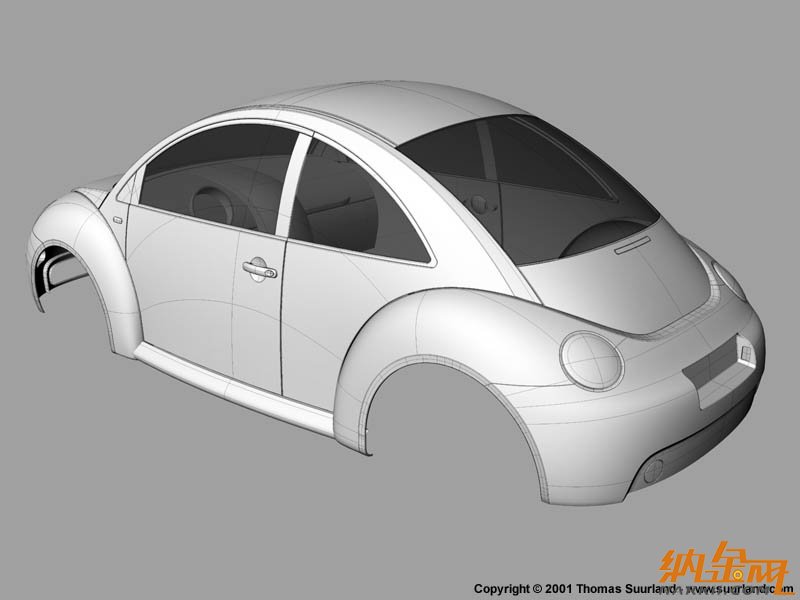

前面的部分高度總結了這個車的難點，剩下的部分就是把門、窗、燈、和其他的東西切下來，這在rhino里很容易用trim命令做出來，但是，剪切給車的每個部分很硬的邊緣，所以，我通常用剪切得到邊緣，用一些單位extrude它們，然后導角使模型看起來更真實。在先面兩幅圖你可以看到在rhino里的最后結果。剩下的部分（輪胎等）將在3dmax里完成。

導出

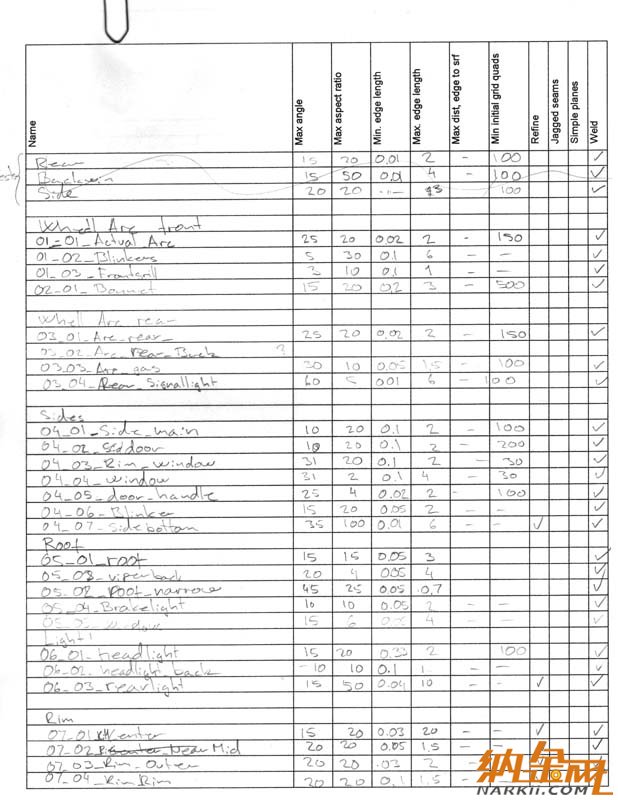

當整個模型完成，我們必須以一種方法把它放到3dmax中，有兩種方法：以mesh或IGES導出，但是我以前用iges導出模型的細節很失敗。所以我選擇了用mesh導出，當你做這件事兒的時候，有兩件重要的事情要記?。? 總是使用細節控制，2 不要一次把一個完整的模型導出，總是一次導出一部分或相似的部分，不要讓他們用相同的設置，要找到正確的設置你必須很好的理解每一個選項的功能。這些我就不多解釋了，你可以去查用戶手冊，或幫助文檔。

3D新甲殼蟲汽車16
